Число в протоколе теста не говорит о том, что произойдёт, когда геомембрана встретится с реальным гравием на вашей площадке. ASTM D5514 закрывает этот разрыв между стандартом и действительностью.
ASTM D5514 представляет собой историческую веху в переходе от получения просто «числа в протоколе» к пониманию того, как геосинтетическая система будет вести себя в реальных условиях. Стандарт содержит три процедуры, которые образуют спектр: от чистого индексного теста (Процедура А) к настоящим испытаниям работоспособности, требующим образцов грунта конкретной площадки (Процедуры B и C). Это разделение — не просто административное изящество регламента. Это фундаментальное различие между тем, что позволяет сравнивать материалы между партиями, и тем, что позволяет проектировать защиту для конкретного грунта, который был извлечён с площадки.
Почему индексные тесты — это числа без смысла для проектирования
Начнём с честного диагноза. В инженерной практике широко применяется ASTM D6241 — CBR‑тест статического прокола, при котором стальной зонд диаметром 50 мм нагружает образец геотекстиля или нетканого материала со скоростью 50 мм/мин до разрушения. В результате формируется количественный показатель — например, 3000 Н. Это корректный и воспроизводимый индекс качества, позволяющий выявлять производственные дефекты и сравнивать партии материалов.
Однако когда инженер пытается интерпретировать это значение как расчётный параметр защиты геомембраны при контакте с острым щебнем на полигоне твёрдых отходов, возникает методическая ошибка. Индексный тест принципиально не моделирует реальные условия эксплуатации.
В ASTM D6241 образец диаметром 150 мм зажат по контуру кольцевым зажимом. Нагрузка прикладывается через одну точку контакта. Давление создаётся перемещением зонда, а не гидростатическим воздействием, характерным для реальных условий. Время испытания составляет минуты. В полевых условиях геомембрана контактирует с множеством частиц неправильной формы, случайно распределённых по поверхности. Давление формируется вышележащими слоями и действует длительное время — часы, дни, годы. Эти режимы несопоставимы.
Именно по этой причине в начале 1990‑х годов возникла необходимость в методе, который позволял бы оценивать работоспособность системы, а не только фиксировать индексное значение. ASTM D5514 был разработан в 1994 году не как «индекс версии 2.0», а как инструмент, позволяющий различать требования спецификации и фактическое поведение системы в условиях конкретной площадки.
Три процедуры ASTM D5514: архитектура компромисса
Структура ASTM D5514 отражает баланс между воспроизводимостью и реализмом.
Процедура A — индексный тест с гидростатическим давлением
Процедура A представляет собой индексное испытание, в котором механический зонд заменён гидростатическим давлением. Геомембрана укладывается на стандартные конусы или пирамиды (из алюминия или пластика), размещённые в стандартном песке Ottawa. Давление создаётся столбом воды над образцом и увеличивается ступенчато — на 7 кПа (1 psi) каждые 30 минут. Испытание проводится на трёх образцах. Результат выражается через критическую высоту (critical height, ch) — высоту конуса или пирамиды, при которой при заданном давлении происходит пробой.
Процедура A остаётся индексной: геометрия элементов и материал основания стандартизированы и воспроизводимы. Она не является испытанием работоспособности, поскольку реальный грунт не состоит из идеальных пирамид, равномерно распределённых по окружности диаметром 200 мм. Тем не менее процедура позволяет сравнивать материалы и оценивать стабильность партий. Ограничением является длительность испытаний, что делает её мало пригодной для рутинного контроля качества.
Процедура B — испытание работоспособности: давление до разрушения
Процедура B начинается с отбора грунта непосредственно с проектной площадки. Материал классифицируется по зерновому составу в соответствии с ASTM D136 или ASTM D2488. Далее этот грунт размещается в испытательном сосуде вместо стандартного песка и конусов. Геомембрана укладывается поверх, после чего прикладывается гидростатическое давление с той же скоростью — 7 кПа каждые 30 минут.
Фиксируются два параметра: давление в момент разрушения (утечки) и деформация геомембраны. Деформация оценивается с использованием измерительной сетки 50×50 мм, уложенной на образец до начала испытания.
Различия между результатами Процедур A и B для одного и того же материала часто оказываются значительными. На практике фиксировались случаи, когда Процедура A демонстрировала критическую высоту 25 мм при давлении 300 кПа, тогда как Процедура B с острым гравием той же площадки приводила к разрушению при 150 кПа. Причина заключается в нерегулярной геометрии реального грунта и концентрации локальных напряжений.
Процедура C — долговременная оценка
Процедура C была включена в более поздние редакции стандарта. В отличие от рампового нагружения, давление и температура устанавливаются на фиксированном уровне и поддерживаются в течение продолжительного времени. После завершения испытания образец извлекается и анализируется на наличие проколов, трещин и остаточных деформаций. Метод предназначен для моделирования длительного воздействия относительно стабильного гидростатического давления, характерного, например, для хвостохранилищ.

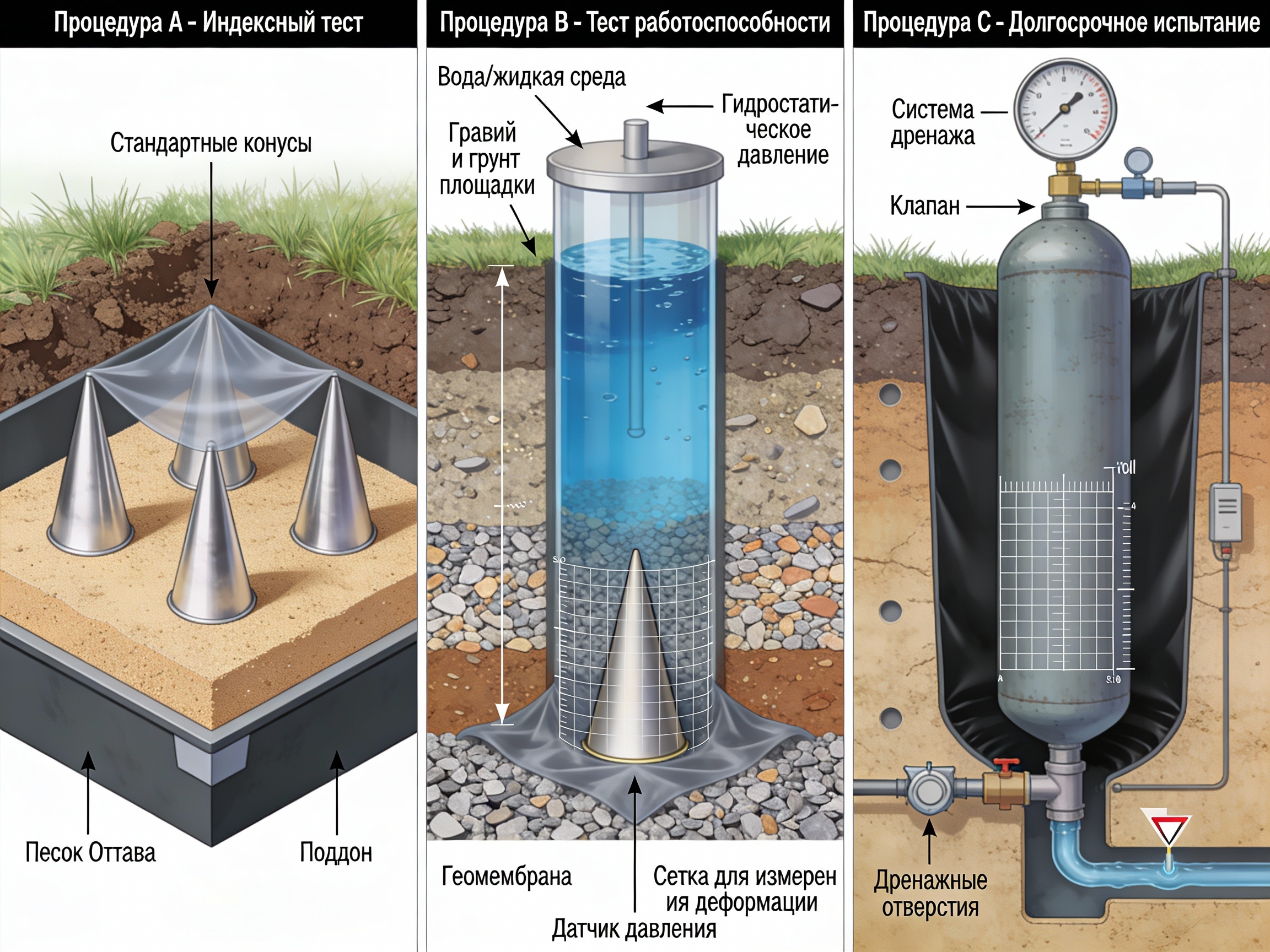

ASTM D5514 - Три процедуры тестирования от индексного теста (А) к оценке работоспособности (В и С)

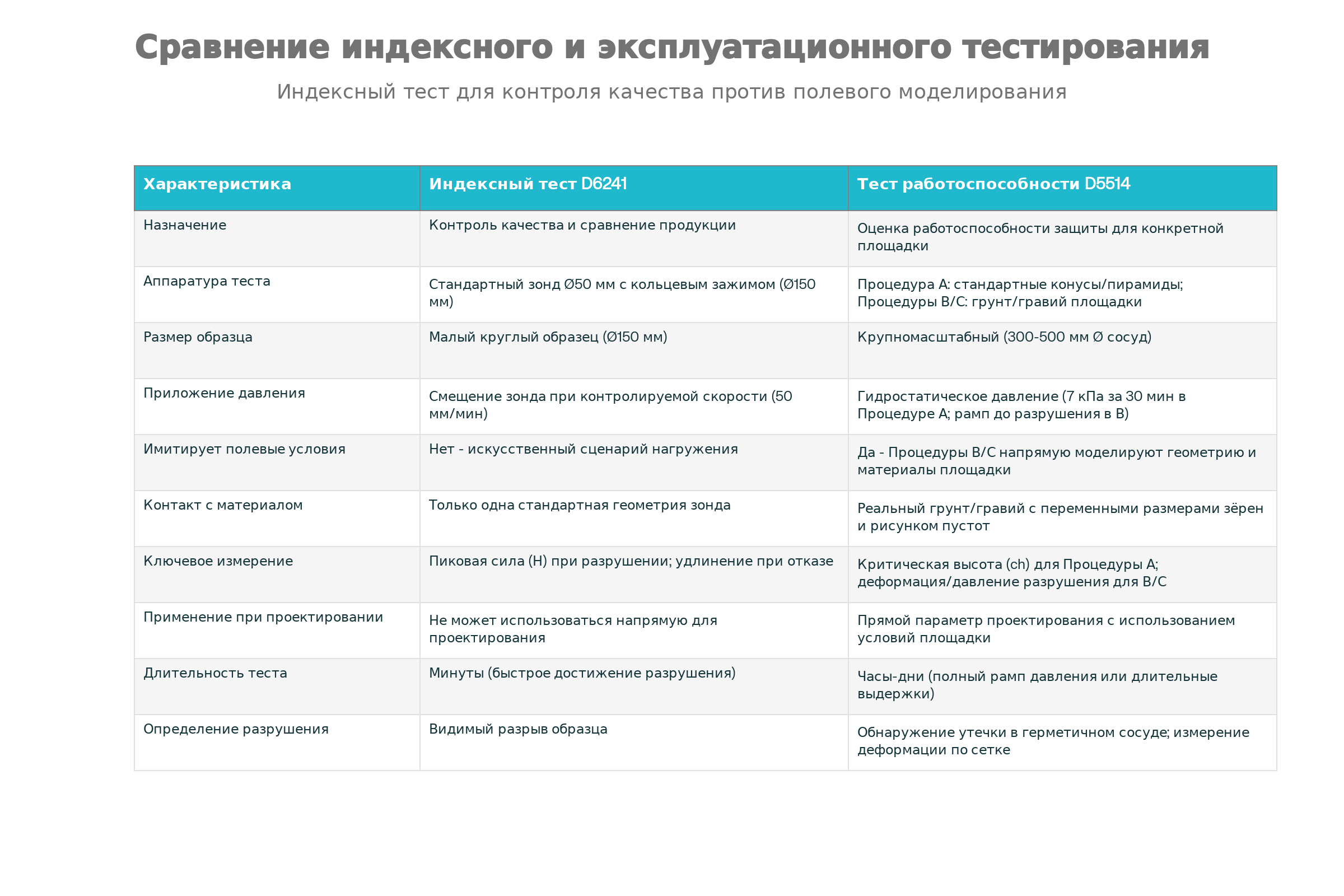

Физические различия между индексными и испытаниями работоспособности
В индексном тесте ASTM D6241 нагрузка прикладывается через одиночную точку контакта с высокой концентрацией напряжений. Геотекстиль или нетканый материал работает в режиме локального двухосного растяжения. Разрушение происходит при достижении предельного удлинения или локального предела прочности. Полученное значение силы не имеет прямой интерпретации для полевых условий.
В ASTM D5514, особенно в Процедуре B, геомембрана контактирует с множеством точек. Каждая точка создаёт локальное напряжение, но материал перераспределяет нагрузку между ними. Разрушение носит локальный характер и может проявляться либо как пункция (P‑mode), либо как разрыв между точками контакта (B‑mode). Исследования Narejo et al. (1996) и Koerner et al. показали слабую корреляцию между результатами индексных тестов и гидростатических испытаний, особенно для композитных систем.
Граница между спецификацией и работоспособностью
Спецификация определяет минимальные требования к материалу после производства. Это область индексных тестов: растяжение, удлинение, прокол, взрывное давление. Например, GRI GM13 для HDPE‑геомембран задаёт минимальные значения прочности и удлинения. Эти требования подтверждают качество материала, но не его работоспособность в конкретной системе.
Оценка работоспособности узла определяет, выдержит ли конкретная геомембрана конкретный грунт при конкретных условиях. Для этого необходимы образцы грунта площадки, защитные слои и испытания системы в сборе. ASTM D5514 Процедуры B и C предназначены именно для этой задачи и не могут быть заранее выполнены производителем.
Исторические причины и практические ограничения
До конца 1980‑х годов проектирование часто основывалось исключительно на индексных значениях. В большинстве случаев это работало, но с появлением тонких геомембран, острых заполнителей и двойных изоляционных систем стало очевидно, что индексных тестов недостаточно. ASTM D5514 был разработан как ответ на эту потребность.
Распространение метода сдерживалось высокой трудоёмкостью, стоимостью оборудования и необходимостью работы с площадочными грунтами. В результате в США долгое время преобладали эмпирические методики Koerner, тогда как в Европе раньше начали применять площадочные испытания.
Практическое применение ASTM D5514
Корректное использование ASTM D5514 включает:
– подтверждение соответствия материала спецификации;
– отбор и классификацию грунтов площадки;
– выбор защитной системы;
– проведение испытаний Процедуры B или C;
– применение коэффициентов снижения с учётом долговечности и вариативности условий;
– проверку соответствия расчётных нагрузок полученным допустимым значениям.
Заключение
ASTM D5514 важен не как универсальный инструмент, а как методологический переход от спецификационного подхода к оценке работоспособности. Индексный тест подтверждает качество материала. Испытание работоспособности подтверждает пригодность системы в конкретных условиях. Именно это различие и определяет границу между техническим контролем и инженерным суждением.
Источники
Narejo et al. (1996); Koerner et al.; Rowe et al. (2013); данные Queen’s University; рекомендации US EPA и National Academy of Sciences.
P.S.
Эта публикация — не про «плохие» или «хорошие» стандарты. Она про границы их применения. Индексные испытания необходимы для спецификаций и контроля качества, но они не заменяют оценку работоспособности узла в реальных условиях площадки.
Реальность такова, что подавляющее большинство проектов в отрасли до сих пор опирается не на расчётные или модельные испытания, а на спецификации производителей и «положительный опыт применения» из их же референс-листов — опыт, который, по сути, невозможно верифицировать.
ASTM D5514 важен именно потому, что возвращает инженера в точку ответственности: от числа в протоколе — к пониманию поведения конструкции.
